Автоматика для котла Энтророс Энтроматик 120.02MS

Система автоматики для газового котла отопления и теплоснабжения Энтроматик 120.02MS

Группа компаний НПК «Завод модульного энергооборудования» предлагает купить автоматику для газовых котлов отопления Энтророс серии Энтроматик 120.02MS - надежная технология российского производтва. Есть в наличии на складе в Коломне и Коломенском городском округ!
Так же, наши инженеры осуществляют проектирование и монтаж систем автоматики котельной на котлах Энтророс для Вашего объекта.

Система автоматики для газового котла отопления ЭНТРОМАТИК 120.02МS, используется для управления и защиты котла в случае превышения допустимых значений давления (при установке дополнительных реле давления) и температуры (при установке модулей ТР120, ТР160).

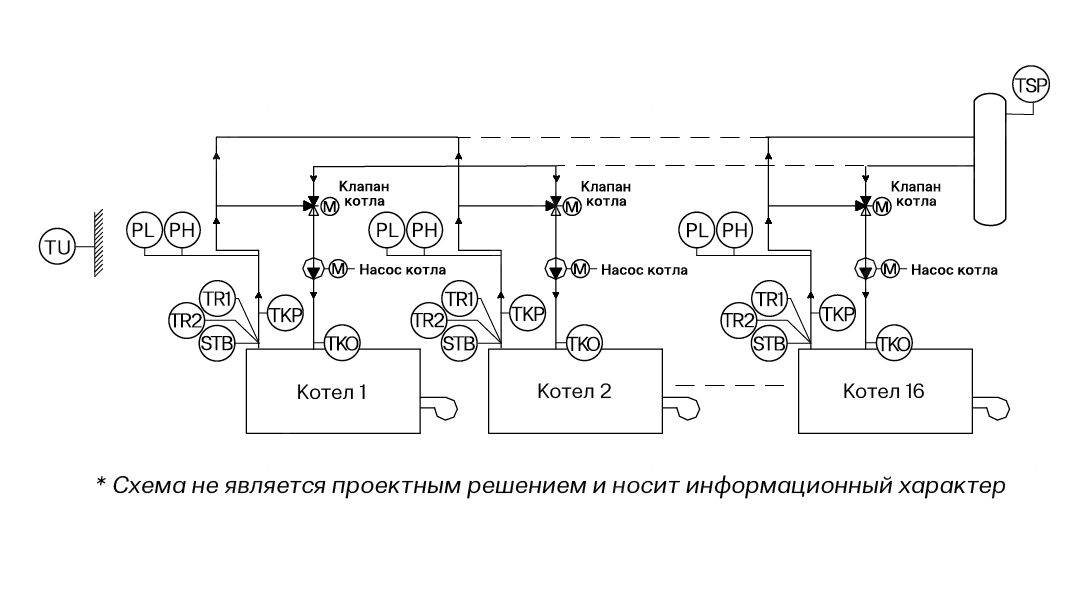

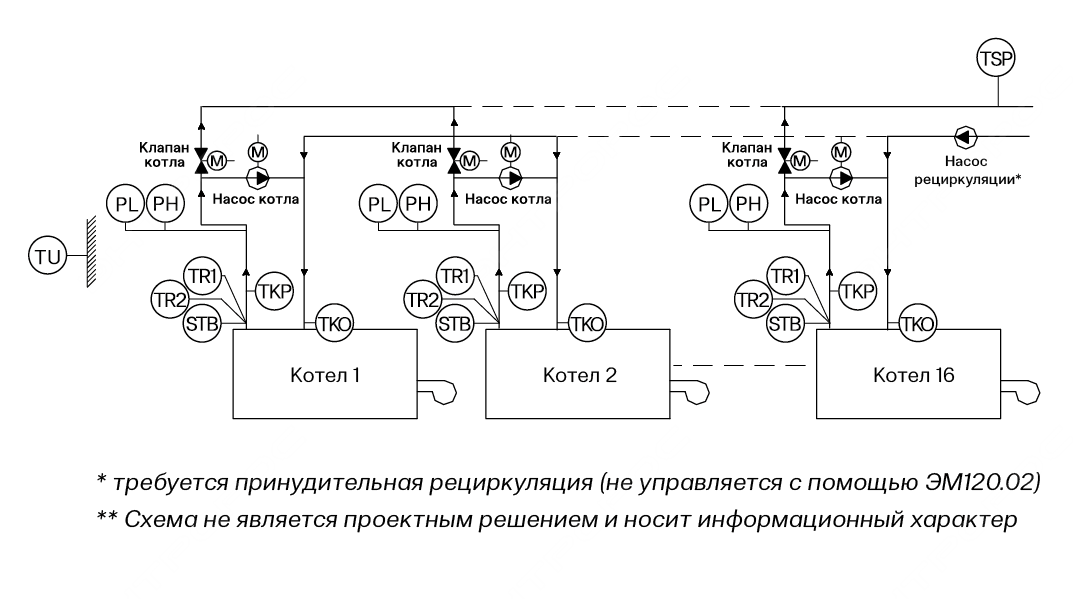

Автоматика для газового котла ЭНТРОМАТИК 120.02MS организует последовательный (каскадный) контроль (до 16-х котлов) на основании изменений температур котлов. Автоматика для котла отопления ЭНТРОМАТИК 120.02MS может управлять контурами отопления и ГВС.

Описание

Система автоматики газового котла выполнена в едином виде и имеет множество вариаций построения схемы КА в зависимости от мощности и заказных характеристик, разделение функций управления исполнительными механизмами (ИМ) реализуется на базе релейной логики на уровни ЩР2 (щита котлоагрегата).

Система автоматики для газового котла отопления ЭНТРОМАТИК 120.02MS выполнена как программно-аппаратный комплекс, имеющий в основе релейную логику (Цепь безопасности) и программируемый логический контроллер (ПЛК) с использованием, в качестве процессорного модуля, СПК107 производства ОВЕН.

В контроллер установлено прикладное программное обеспечение (ПО) ООО ЭНТРОРОС, выполняющее сбор и обработку данных, заведённых в ПЛК, по этим данным формируются алгоритмы управления контурами отопления (КО).

Работа ПО основана на принципе: при наступлении событий, влияющих на состояние технологического процесса, система вырабатывает соответствующее управляющее воздействие.

Основные функции автоматики котла

Таким образом, основными функциями автоматики для газового котла отопления ЭНТРОМАТИК 120.02MS являются:

• управление 3 КО или 2 КО и 1 контуром ГВС;
• управление 2 КО или 1 КО и 1 контуром ГВС или 1 контуром подпитки или сетевыми насосами;
• визуализация технологического процесса с помощью устройств ввода/ вывода информации;
• контроль и поддержание заданной температуры в водогрейном контуре;
• обработка, систематизация и ведение журнала технологической информации.

Для реализации этих задач в блоке автоматики для котла отопления применяются:

• управление запорным клапаном котла по алгоритмам управления, с параметрами, заданными оператором;
• поддержание температуры водогрейного контура котлоагрегата с помощью горелки по программе регулирования, с параметрами, заданными оператором;
• управление подпиточными котловыми насосами в соответствии алгоритмом защиты котлоагрегата;
• управление котловыми насосами в соответствии алгоритмом рабочего режима КА;
• управление сетевыми насосами, с параметрами, заданными оператором;
• визуализация и отображение процессов регулирования с выводом параметров на панель оператора и на уровень диспетчерского управления;
• реализация регулирования температуры стратегии в водогрейном контуре при режиме работы в каскаде котлов.

Технические характеристики автоматики Энтроматик 120.02MS
